上海申曼萬向節動平衡機適用于5kg-30T的造紙烘缸、鼓風機轉子、汽輪機轉子、大型風機葉輪等旋轉體工件平衡校驗。萬向節動平衡機采用萬向聯軸節傳動，可獲得多種平衡轉速，且精度高、操作方便、工作效率高。

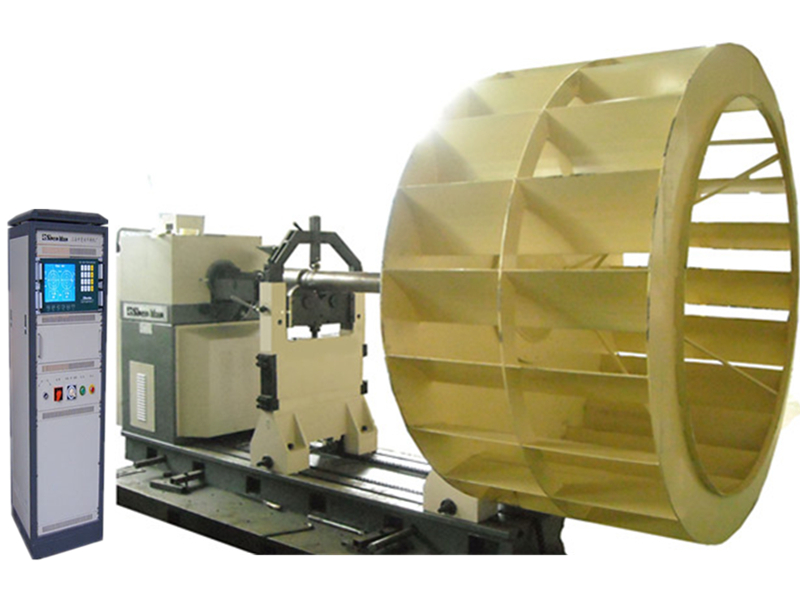

SB-11型硬支承平衡機是本公司萬向節傳動系列平衡機之一，主要應用于大型發電機轉子、汽輪機、陶瓷機械、滾筒、風機、印刷機械、紡織機械等旋轉體工件平衡校正。本機采用萬向聯軸節傳動，用變頻器實現無級調速，且精度高、操作方便、效率高等。測量系統采用HSC微機測量系統，轉速、量值、相位全用數字顯示，轉子的6種類型可任選，顯示直觀，并能記憶顯示，不平衡量直接以“g”顯示。機電換能器采用壓電（磁電）式傳感器，其特點輸出量大，性能可靠、靈敏度高等。
SB-11（5噸工件）萬向節傳動硬支承平衡機技術指標
|
工件最大質量
| 5000
|
工件的最大直徑
| 2100
|
支承軸徑范圍
| 25-180，180-380
|
兩支承中心最小距離
| 最小（Min)300
|
聯軸器端面至右支承座最大距離
| 5000 (L=3000+3000)
|
平衡轉速（r/min）
| 200-1000（變頻調速）
|
電機功率
| 15
|
最小可達剩余不平衡量emar(g﹒mm/kg)
| ≤1
|
不平衡量減少率URR(%)
| ≥90
|
電源配置
| 三相/380V ; 50HZ
|
萬向節傳動軸（N?M）
| 700
|
配立式控制柜
| 電測箱采用微機數字顯示 /可升級電腦液晶顯示系統
|
滾動架中軸承
| NSK（日本）
|
| 調速裝置 | 變頻調速裝置
|
生產廠家
| 上海申曼動平衡機廠
|
